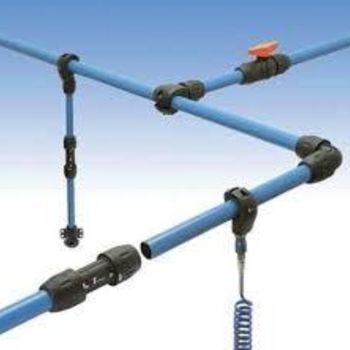

KOPPELINGEN EN ACCESSOIRES
Voor alle diameters zijn er aangepaste koppelingen, bochten, T stukken ed.
AFLSUITERS EN MUURPLATEN
Afsluiters en muurplaten voor alle diameters en toepassingen.
TOOLS VOOR BEREKENINGEN

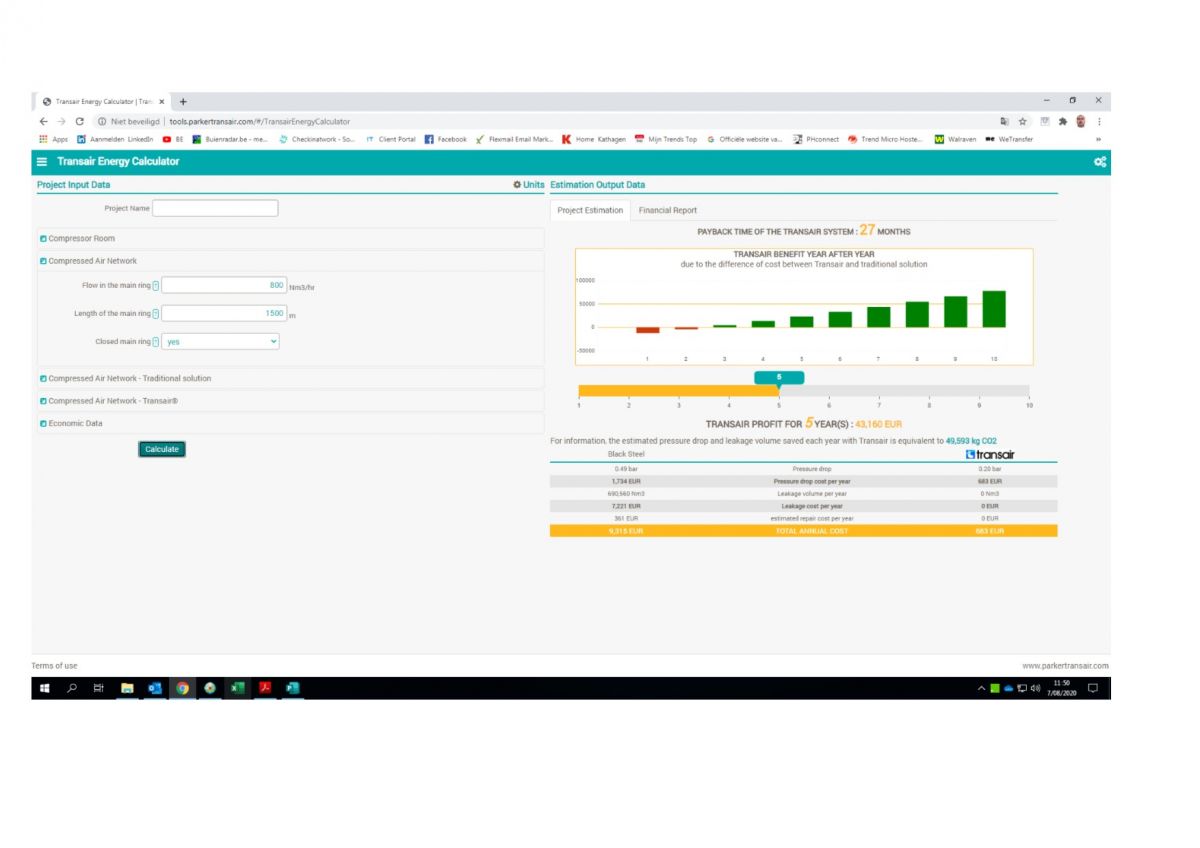

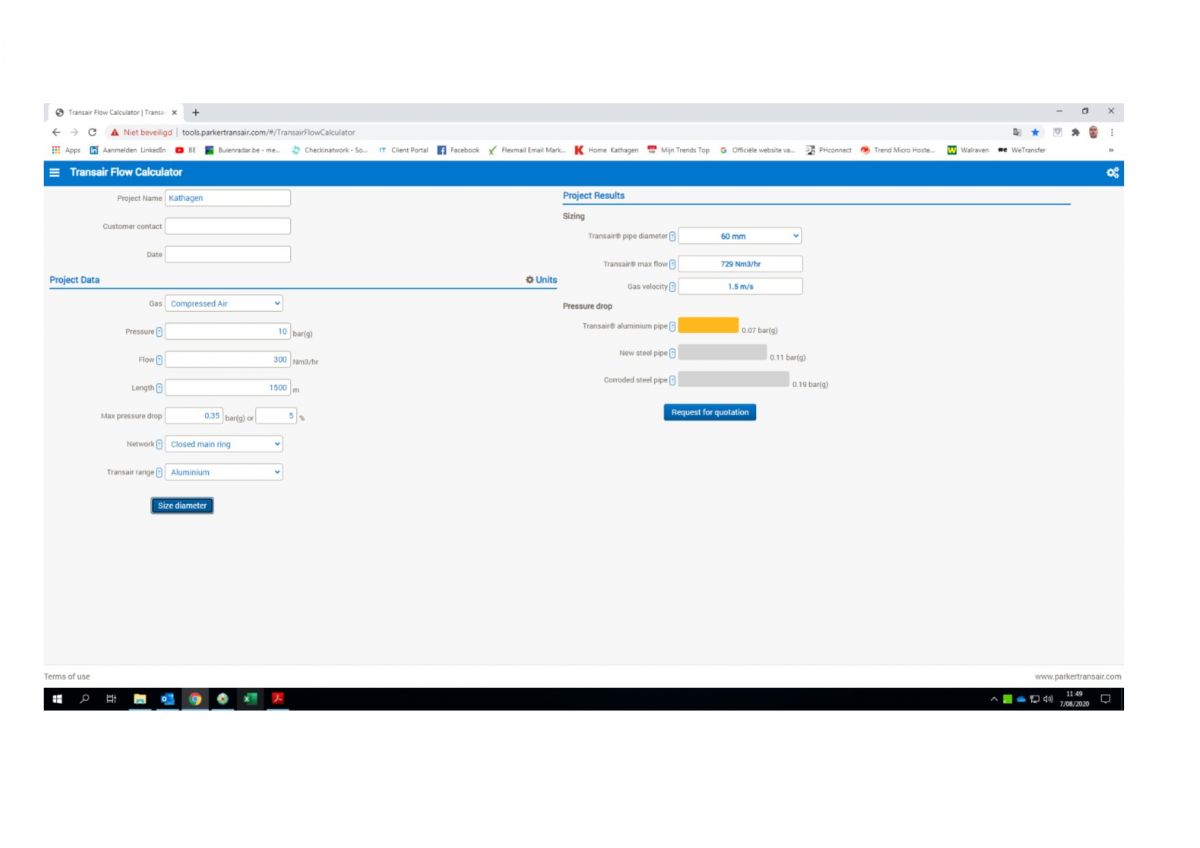

Flowcalculatie Energie efficiëntie calculatie
Technische eigenschappen:

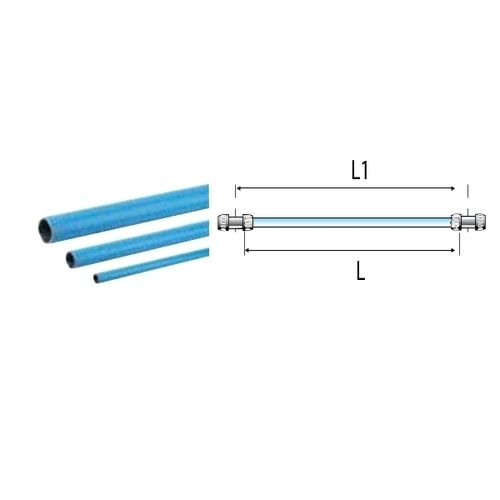

LEIDINGEN:
De leiding wordt gemaakt van geëxtrudeerd aluminium van AW-6060 T51 of AW-6063 T5, zoals gedefinieerd in EN 573.3 & ASTM B241 (chemische componenten), ISO 2107 (thermische behandeling) EN 755-2 (mechanische eigenschappen), met Qualicoat gecertificeerde poedercoating blauw tot RAL 5012 (BS 1710) of grijs tot RAL 7001 of groen (RAL 6029). Deze leiding moet exact op de koppelstukken van Transair aansluiten.
Het Transair® -merk, de interne en externe afmetingen en het serienummer moeten op de leiding staan; de leiding moet tevens met twee lijnen onder een hoek van 0° en 90° gemarkeerd zijn om de boorposities voor snelaftakkingen aan te geven. De maximale afwijking van deze markering mag niet meer zijn dan 3 mm over de hele lengte.
KOPPELSTUKKEN:
Diameter van 16.5 mm (1/2"), 25 mm (1") en 40 mm (1 1/2"):
Verbindingen voor de leiding van 16.5, 25 en 40 mm moeten van hoogwaardig kunststof zijn (PA 6.6
+30% versterkt en hittebestendig glasvezel) met griptanden tot Z10 CN 18 roestvrij staal volgens EN10151, met NBR HD50- of NBR HD70-afdichtingen van nitril.
Alle leiding-op-leiding verbindingen, schroefdraad verbindingen, kogel- en vlinderkleppen moeten voldoen aan de minimale standaardclassificatie voor brandbestendigheid UL 94 HB Grade en clips tot UL 94 V2. De koppelstukken moeten geschikt zijn om de leiding lateraal te kunnen demonteren.
Het Transair® aluminium assortiment is geclassificeerd als B s2 do volgens EN13501-1.
Om veiligheidsredenen hebben de push-in koppelstukken een visuele torsie-indicator om ervoor te zorgen dat de koppelstukken correct worden geïnstalleerd.
Diameter van 50 mm (2”) en 63 mm (2 1/2"):
Verbindingen voor de leiding met een diameter van 50 mm en 63 mm moeten van behandeld aluminium zijn met NBR HD50- of NBR HD70-afdichtingen van nitril.
Om veiligheidsredenen moeten er SnapRing worden gebruikt voor de verbindingen van de koppelstukken.
Diameter van 76.3 mm (3"), 101.8 mm (4") en 168.3 mm (6"):
Verbindingen voor de leidingen met een diameter van 76.3 en 101.8 mm moeten van behandeld staal zijn met een cartridge in PA 6.6 en met NBR HD50- of NBR HD70-afdichtingen van nitril. Verbindingen met een diameter van 168.3 mm moeten van aluminium zijn met een cartridge in ZAMAK en met NBR HD70-afdichtingen.
Om veiligheidsredenen moeten de koppelstukken verbonden worden doordat de klem contact maakt met de ril op de leiding.
SLANGEN:
Alle flexibele slangen binnen het systeem moeten voldoen aan de ISO 8030-standaard (voor toepassingen met perslucht), en EN12115 voor vacuüm toepassingsgebieden.
KWALITEIT VAN HET MEDIUM
Om de kwaliteit van het medium te garanderen op het moment dat het gebruikt wordt, moet het systeem een persluchtklasse 1.1.1 hebben volgens de ISO 8573-1-: 2010 standaard en mag het product geen siliconen bevatten.
Transair® is een olievrij systeem volgens ISO 8573-1 / 2010.
EIGENSCHAP VAN HET NETWERK
Specificatie:
De maximale bedrijfsdruk/-temperatuur moet 16 bar zijn (13 bar voor 168.3 mm) bij 45°C, 13 bar bij 60°C, 7 bar bij 85°C.
Het maximale vacuümniveau bedraagt 10 mbar (absolute druk).
Milieu:
Het systeem:
- Moet voldoen aan de RoHS-richtlijn
- Moet voldoen aan de REACH-norm
- De fabrikant moet voldoen aan de ISO 14001-norm voor zijn milieumanagementsysteem.
Energie besparen:
- Om drukverlies in het systeem tot een minimum te beperken, moeten alle verbindingen een volle doorlaat hebben; de binnendiameter moet ten minste gelijk zijn aan de binnendiameter van de koppelstukken.
- Om lekkage te voorkomen, moeten er voor de grip ringen dubbele O-ringen worden gebruikt.
- Het systeem dient te worden voorzien van sectie afsluiters, aftakkingen met afsluiter om aangesloten apparatuur van perslucht af te koppelen.
- Om lekkage tot een minimum te beperken mogen er, waar mogelijk, geen koppelstukken met schroefdraad worden gebruikt.
Onderhoud en modulariteit:
- Voor onderhoud en aanpassingen, moeten alle leidingen en koppelstukken lateraal (de)monteer baar zijn.
- Het systeem moet bestand zijn tegen boren onder druk zodat er een aftakking kan worden gemaakt.
